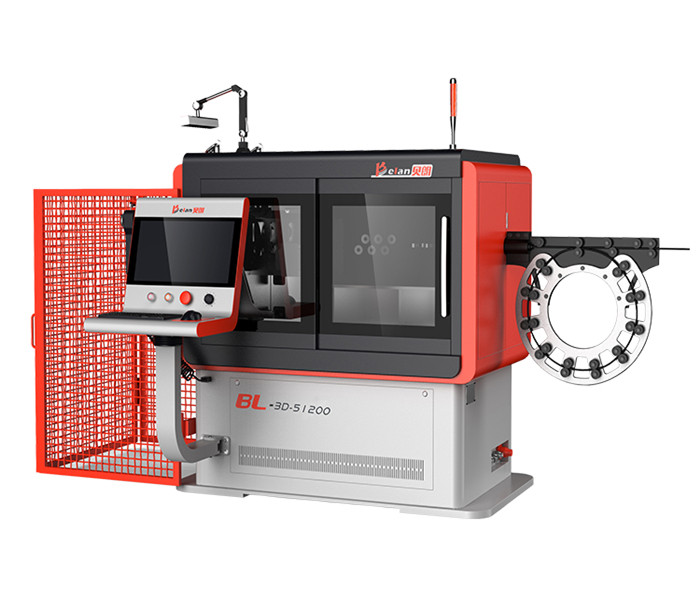

設備型號：BL-3D-51200
折彎線經：5-12mm
|
型號 |
（Model No.） |
BL-3D-51200 |
|
|
軸數 |
No. of Axis |
5軸 |
|
|
加工線徑 |
input OD of Wire |
硬料hard material Φ4.0～φ8.0mm |
軟料soft materialΦφ5.0 ～φ12.0mm |
|
送線輪數 |
No. of Feeding Round |
4組 |
|
|
送線軸伺服電機功率 |
Power of Wire Feeding Motor |
11.0KW |
|
|
送線軸減速機 |
Send shaft reducer |
1:10 |
|
|
轉臂軸伺服電機功率 |
Power of Turning Motor |
5.5KW |
|
|
切刀軸伺服電機功率 |
Power of Wire Cuter Motor |
1.0KW |
|
|
進退軸伺服電機功率 |
Power of Moving Motor |
1.0KW |
|
|
折角軸伺服電機功率 |
Power of Angle Control Motor |
2.0KW |
|
|
折角減速機 |
Angular speed reducer |
1:10 |
|
|
機器重量 |
Weight of Machine |
3800KG |
|
|
輸入電源 |
Input Power |
380V/50HZ/3PH |
|
|
機器尺寸 （長度X寬度X高度） |
Size of Machine |
3600mm X 1600mm X 2070mm |
|
|
配件名稱 |
品牌產地 |
|
伺服電機 |
SANYO |
|
直線滑軌 |
臺灣上銀 |
|
鍵盤 |
羅技 |
|
編碼器 |
SANYO |
|
開關電源 |
臺灣明緯 |
|
熒光屏 |
臺灣友達 |
|
變頻器 |
臺灣臺達 |
|
數控系統 |
臺灣益圖 |
|
軸承 |
日本NSK |
|
滾珠絲桿 |
臺灣上銀 |
|
電腦主板 |
臺灣 |
|
減速機 |
德國紐卡特/臺灣品宏 |
|
機座材質 |
A3鋼料 |
l. 結構輕巧，運行快速，采用歐美成型技術，生產精度高，穩定性好；
2.送線和轉臂，既分離又配合，轉頭時，真正實現不轉線，生產更穩定；

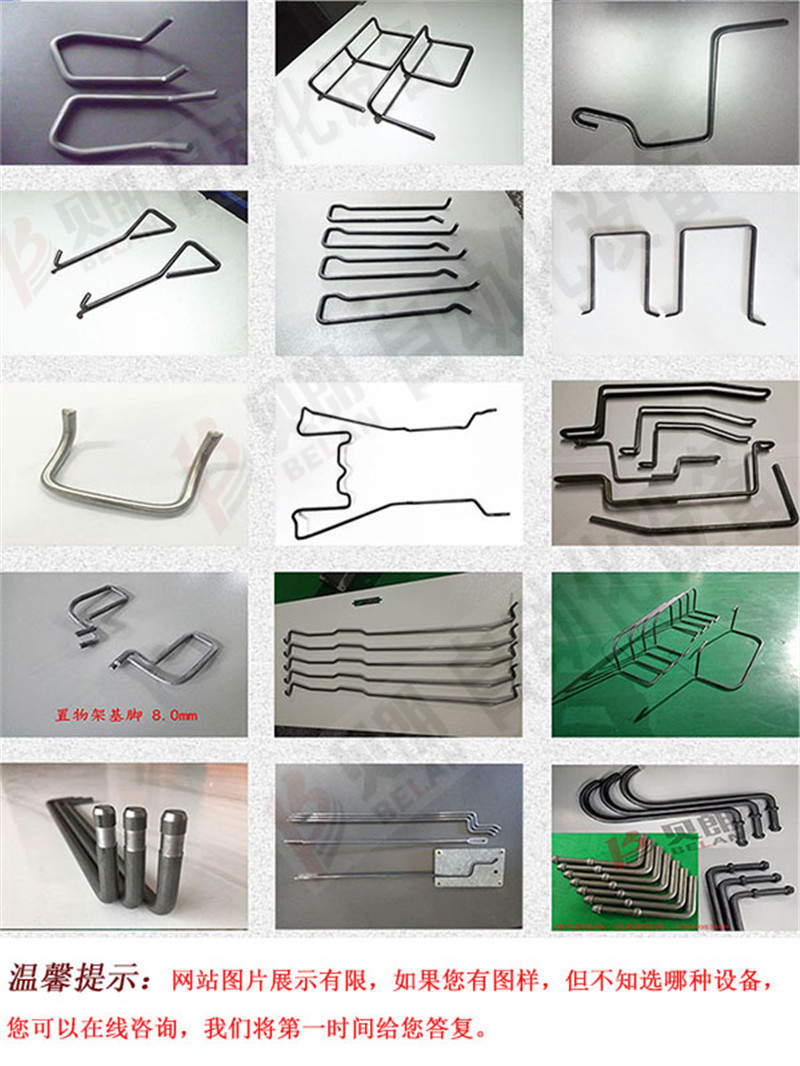

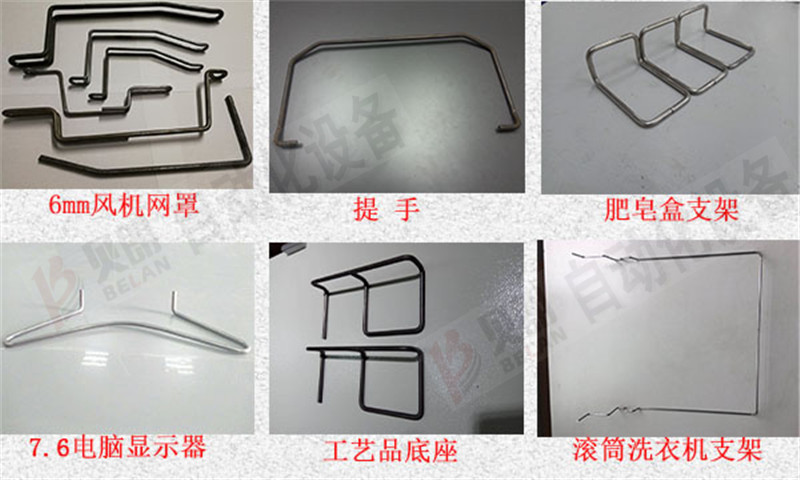

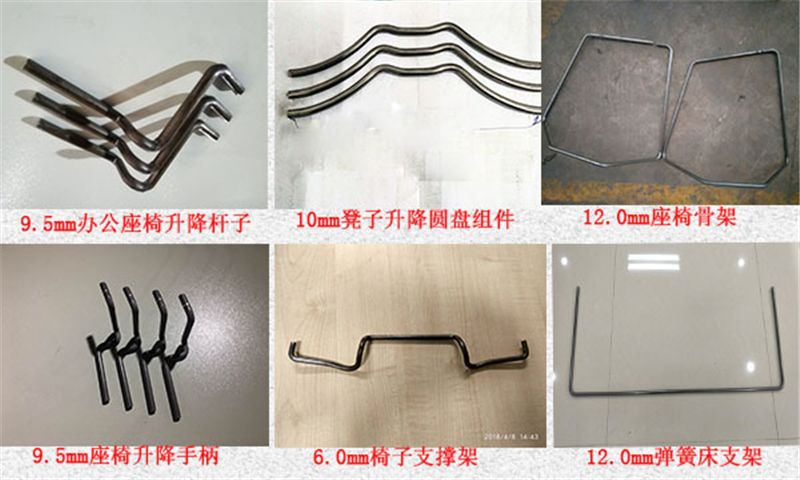

3.可以實現推小旋繞比的圓弧和多圓圈，比平板機更方便。
4. 軸承、齒輪等重要零部件采用臺灣進口配件，設備耐用可靠；采用高速電機，生產速度高于國內同類產品25%以上
5.專業外觀設計，顏值越高，責任越大；
6.邊生產邊調速邊改程序，操作方便，開機、關機、最快速、最慢速折角，角度無變化，
7.連入互聯網，通過手機實現遠程控制，售后服務更方便
8. 鋼絲對接機工具的使用，讓機臺的換線操作更方便。
BL-3D-51200 線材成型機為轉頭機，顧名思義是工作頭旋轉，鋼絲不轉頭，成型立體角度的設備。轉頭機的特點是適合做大線經、桿件類的產品。穩定性非常好，如果配置是高速電機，生產速度也會很快。轉頭機結構很直觀，調試很方便，未來是線材折彎設備的主流機型。
